タナカ S&W M327・M627 R8 用マウントベース取り付けオンラインマニュアル(仮)
◎下準備
まずガン本体からリアサイトベースを外します。

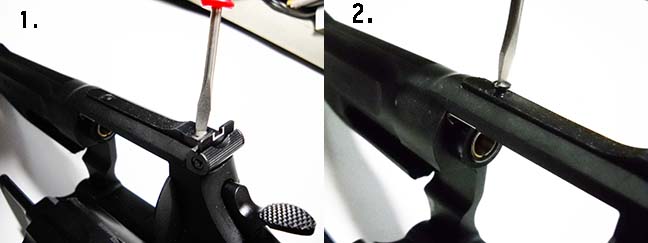

1. エレベーションスクリューを少し緩めてリアを浮かしたら、2.リーフスクリューを外しますが、この時に初期型のM327の場合は可変HOP用のスプリングが飛び出る事が有りますので注意して下さい。

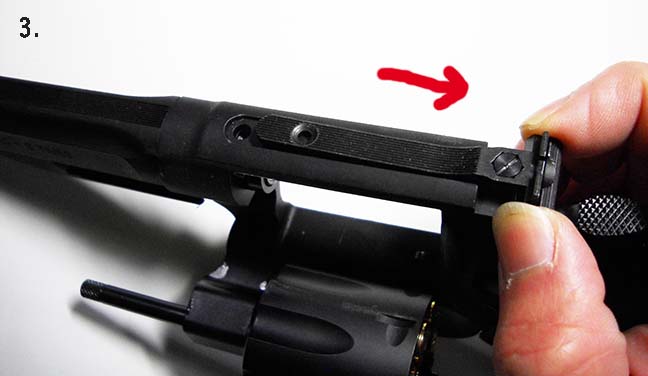

3.リーフスクリューとHOP用のスプリングを外した後はリアサイトベースを後ろに引けばスッと外れます。
フレームにマウントベースを被せ付属の3本の皿ネジで固定します。

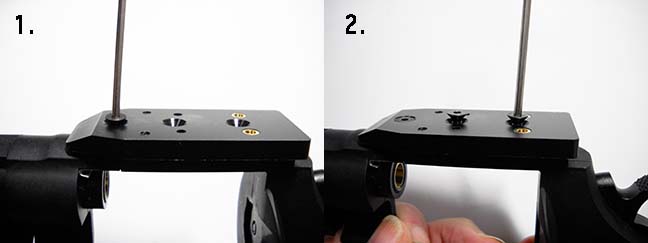

1.フレームにはリーフスクリューを外したところにしかネジ切りはされてませんので、まずリーフスクリューを外した(バレル側の1番前)の穴からネジで固定して下さい。
2.次は真ん中と後ろのネジ止めですが、なるべく3mmのタップでネジ切りする事を推奨致します。タップでネジ切りはしなくてもフレームはプラなのでネジを締めれば固定は出来ます。但し何度も締めたり緩めたりするとネジ山が潰れてしまいますので、場合に因っては接着してしまうほうが安心です。
※ネジを垂直に立てて、ゆっくりとネジ込む事、マウント自体がガイドになってますから、余程雑にしなければ問題無いでしょうが、ナナメにネジ込まないよう慎重に作業して下さい。
3.最後に3本ともネジの頭がマウント上面より若干奥になるように締めて(締め過ぎに注意)、マウントベースがグラついたりフレームとマウントとの間にスキマが無いか確認が済んだら終了。
※初期型のM327の場合は一旦ネジを外して、マウントも外して下さい(M327・627のVer.2の場合はそのままでOK)。
◎ベース組み込み
初期型のM327の場合のみ可変HOP用のスプリングを戻してマウントベースを載せて下さい。 スプリングが抜けないように押さえながら、少しずつ3本均等に締めて行って下さい。
◎サイト組み込み(XT-6)

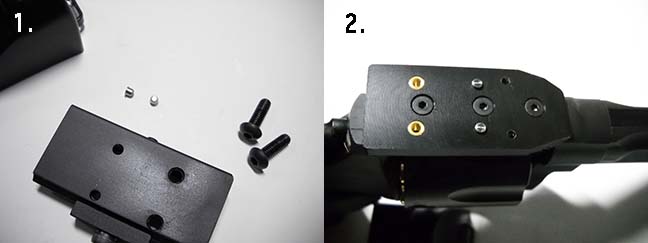

1.XT-6の本体とマウントベースをセパレートして、マウントベースに付いている位置決め用のピンを外して下さい。
2.このピンを左右対称に空いてる3箇所の穴の真ん中の穴に差し込んで下さい 。

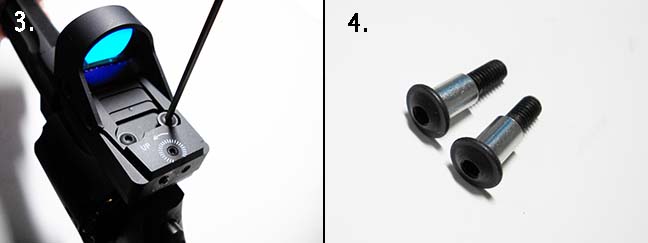

3.位置決め用のピンに合うようにサイトを取り付けてネジで締めます。
4.取り付け用のネジは、マウント同梱のフランジボタンボルトにスペーサー被せて使用。
サイトがグラついたりマウントとの間にスキマが無いか確認して終わりです。

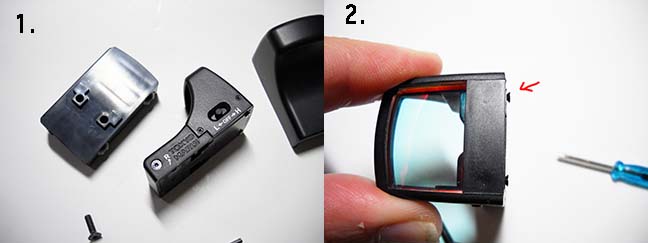

◎サイト組み込み(マイクロプロサイト)1.マイクロプロサイトの本体とマウントベースをセパレートしたら、2.サイト裏の電池フタのスクリューを1ミリくらい突き出るように緩めて下さい。

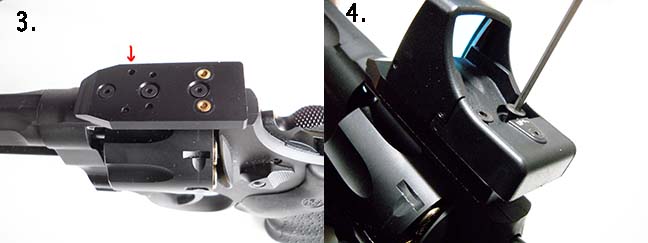

3.このネジが左右対称に空いてる3箇所の穴の前(バレル側)の穴に差し込まれるようにサイトを被せて下さい。
4. サイトを取り付けネジで締めます。

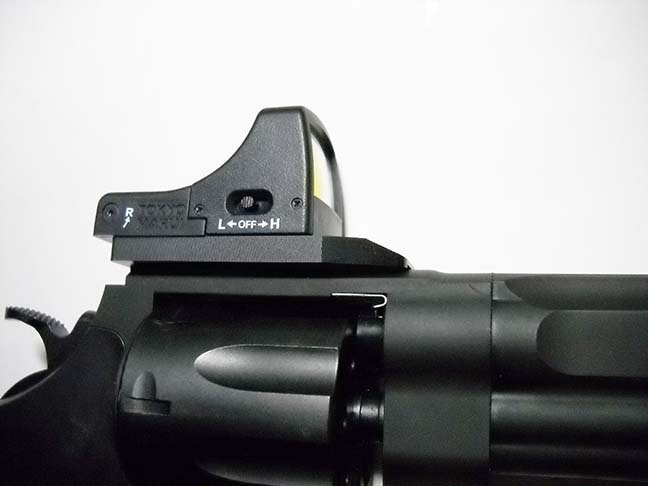

※取り付け用のネジは、マイクロプロサイトのモノをそのまま使用。 サイトがグラついたりマウントとの間にスキマが無いか確認して終わりです。
後は実射してダットを合わせて下さい。
※箱出しノーマルのタナカ S&W M327 R8 Ver.2で実射し、5mで両サイトの調整範囲にダットが合うのを確認していますが、ガン本体やサイトの個体差や距離等により調整範囲外になる事も有りますので予め御了承下さい。
